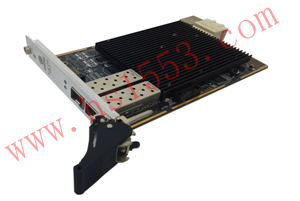

cPCIe/PXIe主機接口/FC-AE-1553仿真節點卡
產品特性
Ø 支持FC-AE-1553協議；
Ø 線路速率1.0625Gb/s、2.125Gb/s、4.25Gb/s；
Ø 速率可配置；支持線速收發幀；
Ø 單卡支持2個光接口；
Ø 采用cPCIe/PXIe總線主機接口(其它接口可定制)；
Ø 支持雙端口冗余模式；
Ø 支持NC-NT、NT-NT等多達10種傳輸模式;
1. NC-NT(0,0)模式
2. NC-NT(0,1)突發傳輸模式
3. NC-NT(1,0)延遲突發傳輸模式
4. NT-NC模式
5. NT-NT(0,0)模式
6. Modecode模式
7. 以上部分模式(1/5/6)下的廣播
8. 以上部分模式(1/5/6)下的組播
9. NC-RT(需FC-AE-1553橋接卡支持)
10. RT-NC(需FC-AE-1553橋接卡支持)；
Ø 支持多種數據幀發送模式，包括周期數發送和單次發送；
Ø 支持與MIL-STD-1553B總線橋接功能(需要FC-AE-1553橋接卡支持)；
Ø 提供多種實時數據統計信息，包括幀數、速率等；
Ø 支持雙端口冗余模式；
Ø 提供應用開發接口API；
Ø 提供仿真測試應用程序；
Ø 提供為用戶定制開發應用程序服務；
Ø 支持總線型PON組網、交換網絡兩種拓撲；
Ø 標準PCI插卡尺寸；
Ø 支持WinXP、Win7、Linux、vxWorks操作系統；
產品應用場景
場景1（FC-AE-1553交換網絡應用場景）
本場景中使用兩臺24端口FC-AE交換機及多張FC-AE-1553仿真卡組成一個雙冗余網絡，用戶可以利用API發送和接收FC-AE-1553消息，達到仿真測試用戶業務運行過程的功能。
場景2：FC-AE-1553總線型應用（基于PON）
本場景中使用兩臺無源光（PON）分路器及多張FC-AE-1553仿真卡組成一個雙冗余網絡，光分路器的上行端（OLT）連接NC節點，下行端（ONT）連接NT節點，用戶可以利用API發送和接收FC-AE-1553消息，達到仿真測試用戶業務運行過程的功能，本方案因為沒有使用FC-AE網絡交換機，可達到節省成本及功耗的目的。
指標參數：
|
指標名稱
|
指標參數
|
備注
|
|
工作溫度
|
-20℃－75℃
|
可提供寬溫級產品
|
|
可選通道數
|
2通道
|
支持冗余2通道
|
|
線路速率
|
1.0625/2.125/4.25Gb/s
|
可切換
|
|
應用程序端到端時延
|
20μs
|
可進一步降低
|
|
端口工作模式
|
雙端口冗余模式
|
|
|
網絡拓撲
|
點對點、交換網絡、總線型PON拓撲
|
|
